規格說明：
閥體材料：不銹鋼s.s316/s.s304
執行器材料：工程塑料
閥芯密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10—DN50
螺紋：3/8"—2"
適用介質：水,中性氣體或液體,酒精,油,有機溶劑，水蒸氣。
介質溫度：PTFE：-10℃—+180℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3—0.8MPa
工作壓力：0—1.6MPa
|

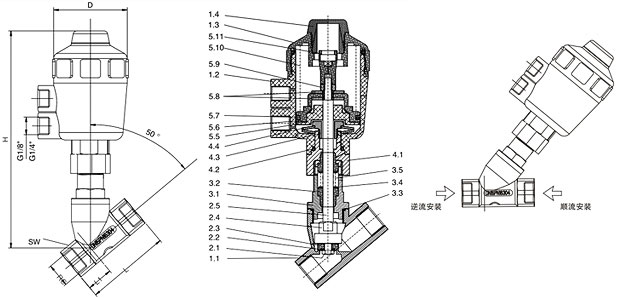

外形尺寸 |
|
DN |
G |
L |
L1 |
SW |
H |
D |
執行器 |
|
10 |
3/8" |
55 |
17 |
21 |
120 |
54 |
50 |
|
15 |
1/2" |
70 |
21 |
26.5 |
135 |
63 |
50 |
|
20 |
3/4" |
76 |
23 |
32 |
145 |
63 |
50 |
|
25 |
1" |
90 |
25 |
40 |
155 |
63 |
50 |
|
32 |
1-1/4" |
116 |
32 |
50 |
200 |
81 |
63 |
|
40 |
1-1/2" |
116 |
32 |
55.5 |
230 |
96 |
80 |
|
50 |
2" |
138 |
40 |
68.5 |
250 |
96 |
80 |
|
部件列表 |
|
1.1閥體 |
3.1螺紋連接件 |
5.5活塞 |
|
1.2氣缸 |
3.2V型填料 |
5.6法蘭 |
|
1.3氣缸蓋 |
3.3密封環 |
5.7密封圈 |
|
1.4觀察窗 |
3.4墊圈 |
5.8墊片 |
|
2.1螺栓 |
3.5彈簧 |
5.9六角螺母 |
|
2.2孔板密封件 |
4.1連接螺母 |
5.10彈簧 |
|
2.3密封盤 |
4.2密封圈 |
5.11位置指示器 |
|
2.4閥盤 |
4.3鎖緊螺母 |
|
|
2.5閥桿 |
4.4彈簧片 |
|
